Verteilerbau
Bereichsauswahl

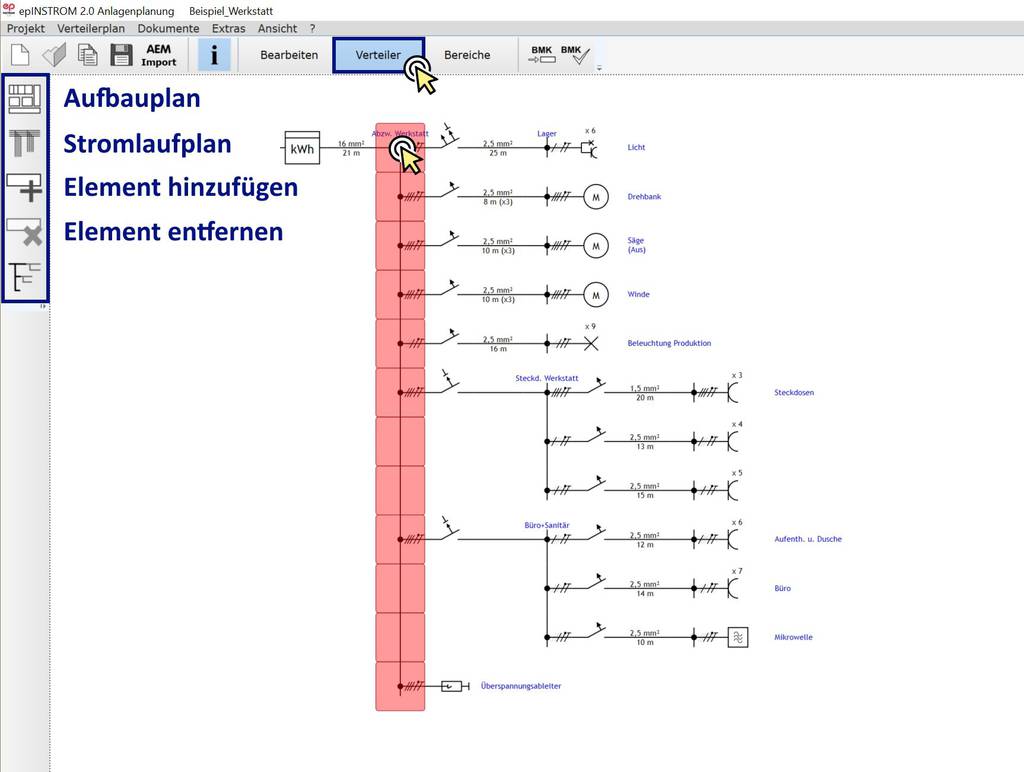

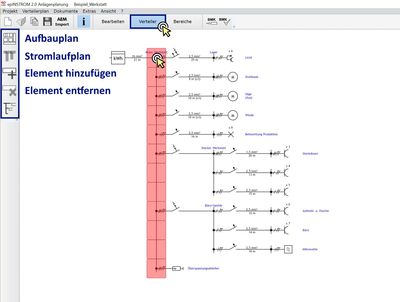

epINSTROM ermöglicht Verteileraufbaupläne für verschiedene Anlagenteile ( Modus „Verteiler“). Die linke Menüleiste stellt die neuen Funktionen bereit: Aufbau- und Stromlaufplan, Elemente hinzufügen oder entfernen. Der gewünschte Knoten wird per Mausklick markiert.
Komponenten hinzufügen

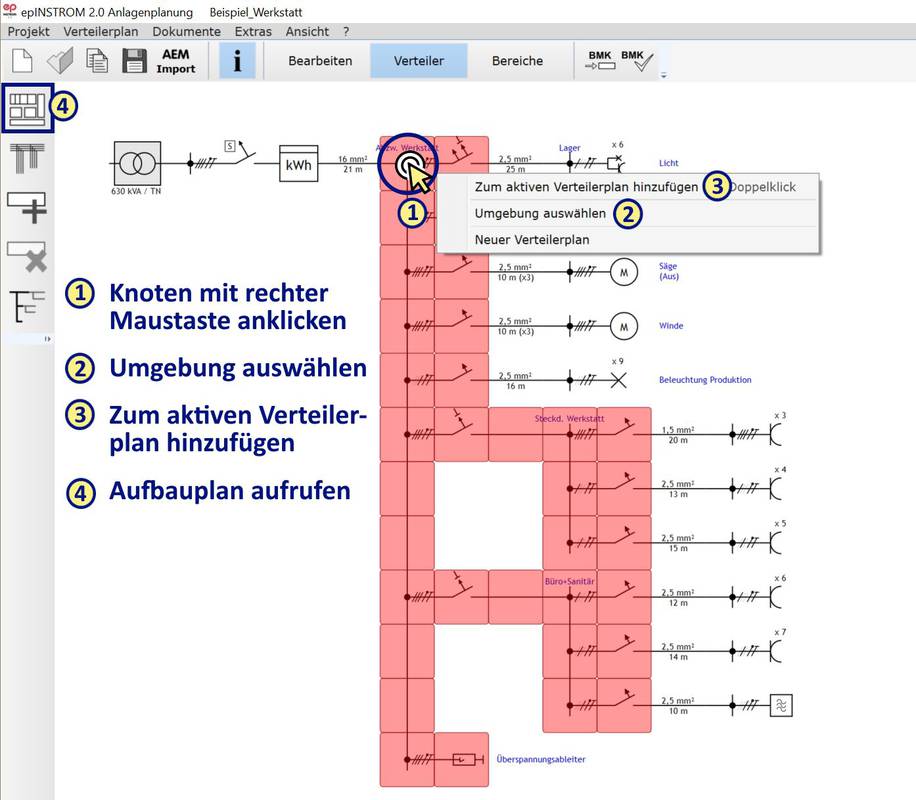

Ein Klick mit der rechten Maustaste ermöglicht die Umgebungsauswahl und die Aktivierung der Elemente für den Verteileraufbau. Die weitere Arbeit erfolgt über den Menüpunkt „Aufbauplan“ an der linken Bildschirmseite.
Verteileraufbau

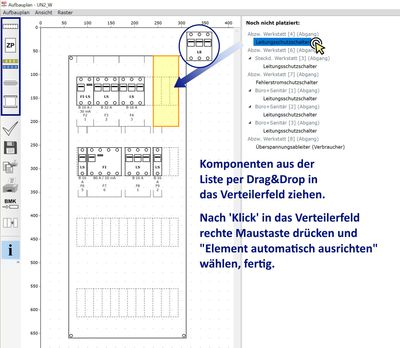

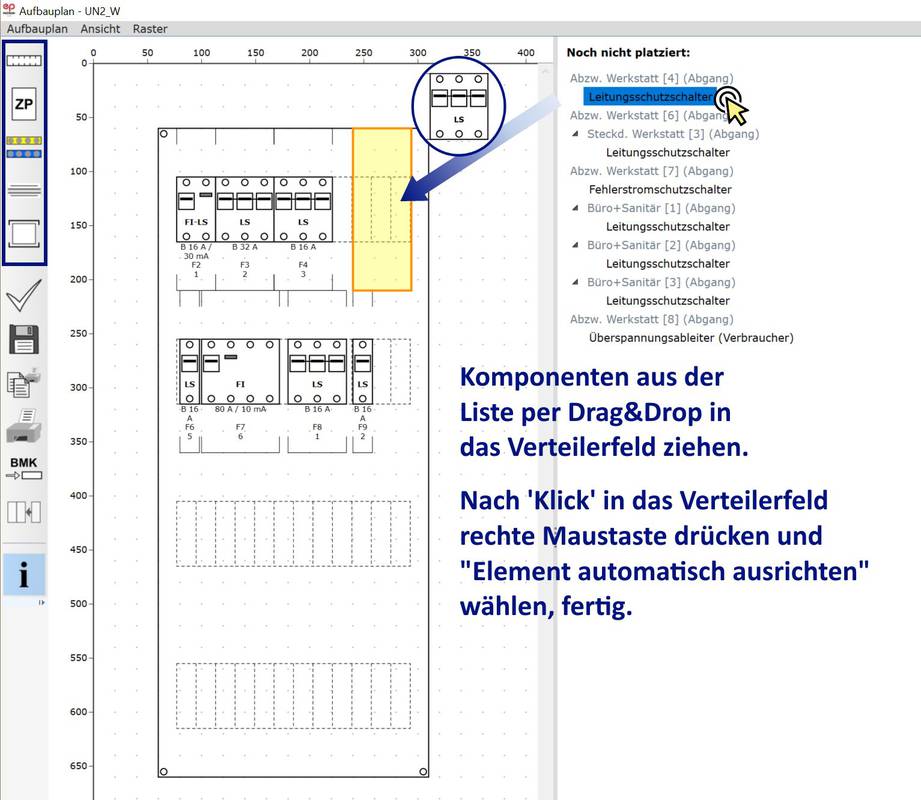

Aus der linksseitigen Menüleiste wird das Verteilerfeld platziert und nach Doppelklick konfiguriert. Weitere Elemente, z.B. Zählerplatz, sind hier verfügbar. Die Komponenten des Verteilers sind rechts aufgelistet und können per Drag&Drop in der Verteilung platziert werden.
Dokumentation

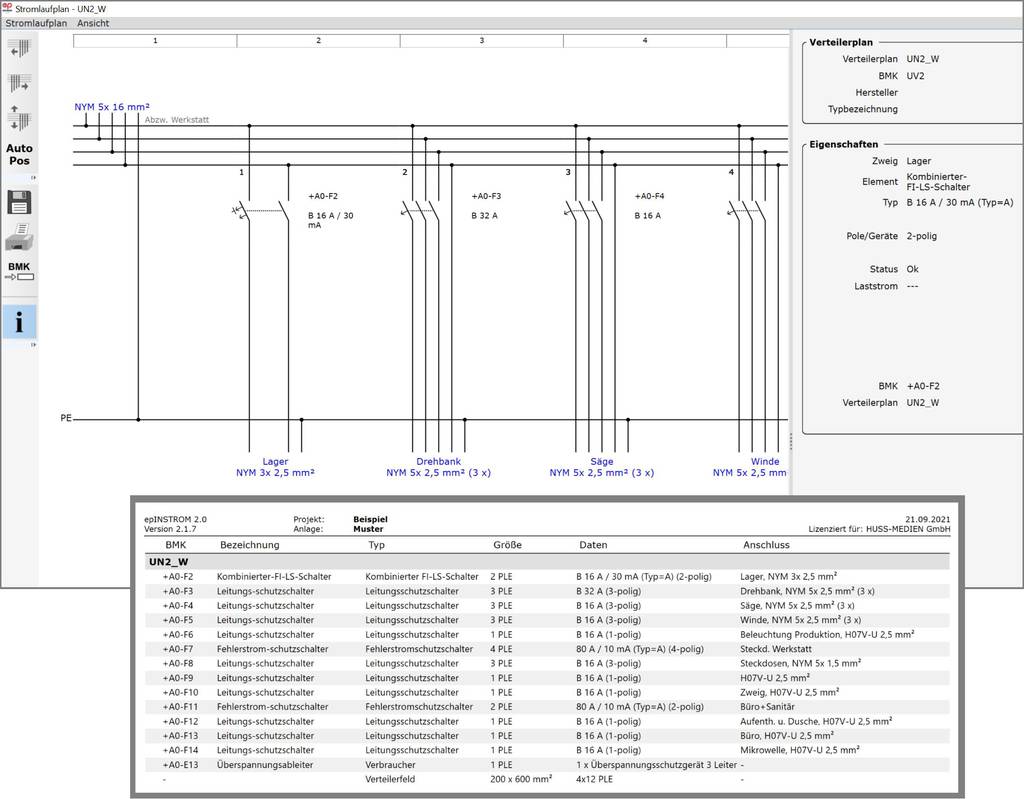

Jeder Verteilerplan kann einzeln abgespeichert und dokumentiert werden. Dabei stehen sowohl die allpolige Darstellung als auch eine tabellarische Auflistung der Komponenten zur Verfügung. Die Ausgabe der Dokumente ist auch über die zentrale Dokumentation möglich.
